Specification
- Material grade : CF8/CF8M
- Thread : BSP/NPT/BSPT
- Size range : ¼’’ to 4’’ (Reducing)
- Pressure rating : Pn25
- Working pressure : 25 kg / cm2(356 psig)
- Connection : Male Threaded
- Mfg. Process : Investment casting
- Surface finish : Electro Polished
Reducing hex nipples are pipe fittings used to connect FEMALE END pipes or fittings of different sizes, with one end having a smaller thread size than the other.

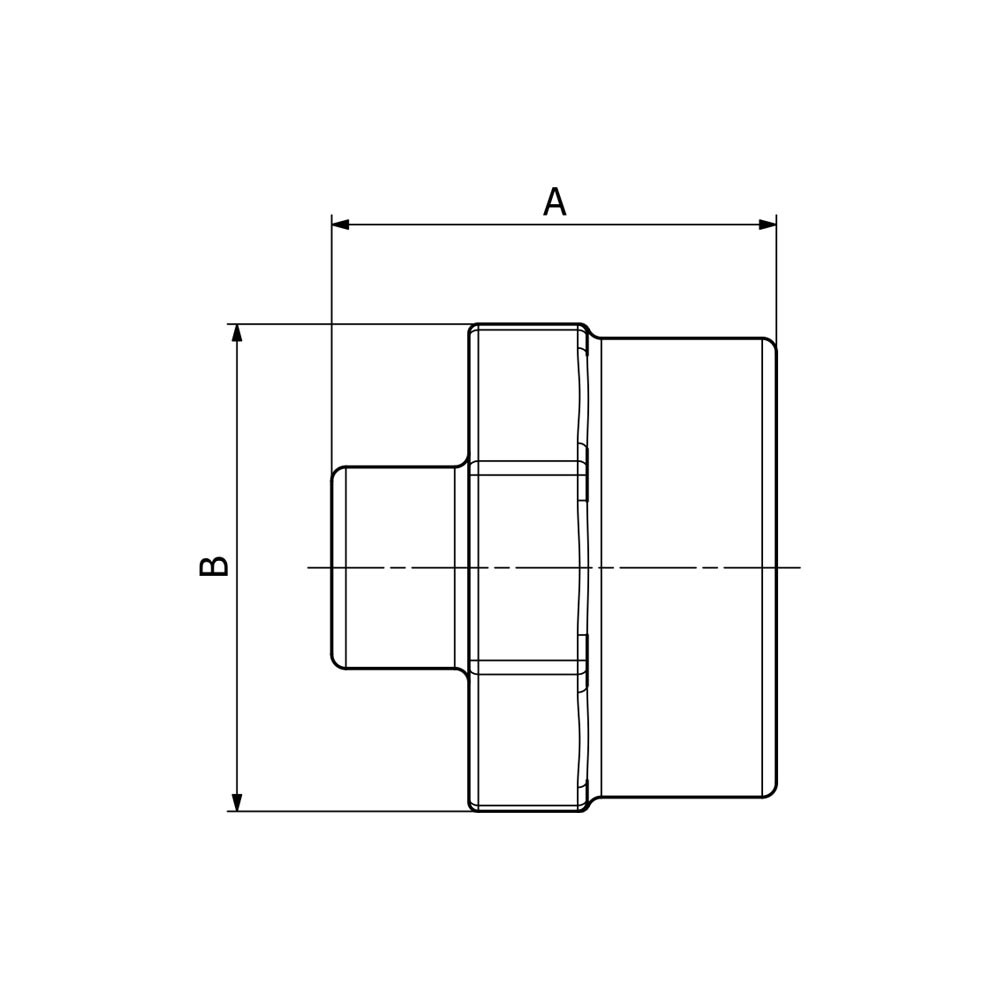

Dimensions
| Size (Inch) |
Size (mm) |
A (mm) |
B (mm) |
| ? × ¼ |
10 × 8 |
34.50 MM |
20.00 MM |
| ½ × ¼ |
15 × 8 |
37.50 MM |
24.00 MM |
| ½ × ? |
15 × 10 |
38.00 MM |
24.00 MM |
| ¾ × ¼ |
20 × 18 |
39.50 MM |
30.00 MM |
| ¾ × ? |
20 × 10 |
40.50 MM |
30.00 MM |
| ¾ × ½ |
20 × 15 |
41.50 MM |
30.00 MM |
| 1 × ¼ |
25 × 8 |
44.00 MM |
37.50 MM |
| 1 × ? |
25 × 10 |
45.00 MM |
37.50 MM |
| 1 × ½ |
25 × 15 |
46.50 MM |
37.50 MM |
| 1 × ¾ |
25 × 20 |
47.50 MM |
37.50 MM |
| 1 ¼ × ½ |
32 × 15 |
48.00 MM |
47.50 MM |
| 1 ¼ × ¾ |
32 × 20 |
50.00 MM |
47.50 MM |
| 1 ¼ × 1 |
32 × 25 |
52.00 MM |
47.50 MM |
| 1 ½ × ½ |
40 × 15 |
50.00 MM |
53.00 MM |
| 1 ½ × ¾ |
40 × 20 |
51.50 MM |
53.00 MM |
| 1 ½ × 1 |
40 × 25 |
53.00 MM |
53.00 MM |
| 1 ½ × 1 ¼ |
40 × 32 |
54.00 MM |
53.00 MM |
| 2 × ½ |
50 × 15 |
52.50 MM |
66.00 MM |
| 2 × ¾ |
50 × 20 |
54.50 MM |
66.00 MM |
| 2 × 1 |
50 × 25 |
56.50 MM |
66.00 MM |
| 2 × 1 ¼ |
50 × 32 |
57.00 MM |
66.00 MM |
| 2 × 1 ½ |
50 × 40 |
58.00 MM |
66.00 MM |
| 2 ½ × 1 |
65 × 25 |
66.50 MM |
79.50 MM |
| 2 ½ × 1 ¼ |
65 × 32 |
68.00 MM |
79.50 MM |
| 2 ½ × 1 ½ |
65 × 40 |
68.00 MM |
79.50 MM |
| 2 ½ × 2 |
65 × 50 |
69.50 MM |
79.50 MM |
